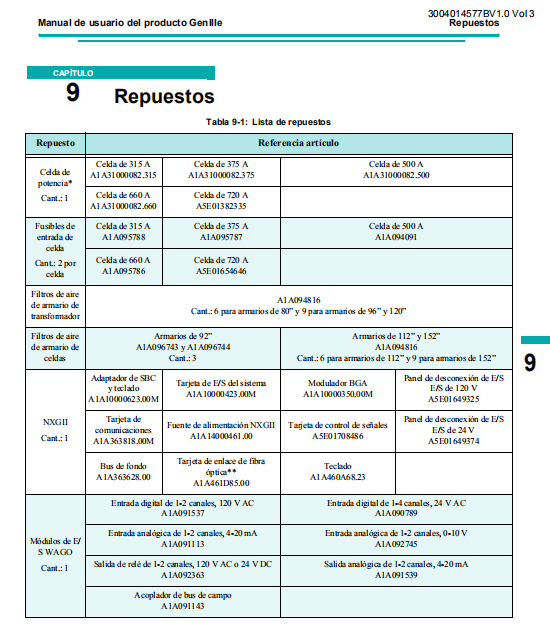

Tabla 9-1: Lista de repuestos
CAPÍTULO
9 Repuestos
Repuesto Referencia artículo
Celda de
potencia*
Cant.: 1
Celda de 315 A
A1A31000082.315
Celda de 375 A
A1A31000082.375
Celda de 500 A
A1A31000082.500
Celda de 660 A
A1A31000082.660
Celda de 720 A
A5E01382335
Fusibles de
entrada de
celda
Cant.: 2 por
celda
Celda de 315 A
A1A095788
Celda de 375 A
A1A095787
Celda de 500 A
A1A094091
Celda de 660 A
A1A095786
Celda de 720 A
A5E01654646
Filtros de aire
de armario de
transformador
A1A094816
Cant.: 6 para armarios de 80” y 9 para armarios de 96” y 120”
Filtros de aire
de armario de
celdas
Armarios de 92”
A1A096743 y A1A096744
Cant.: 3
Armarios de 112” y 152”
A1A094816
Cant.: 6 para armarios de 112” y 9 para armarios de 152”
NXGII
Cant.: 1
Adaptador de SBC
y teclado
A1A10000623.00M
Tarjeta de E/S del sistema
A1A10000423.00M
Modulador BGA
A1A10000350.00M
Panel de desconexión de E/S
E/S de 120 V
A5E01649325
Tarjeta de
comunicaciones
A1A363818.00M
Fuente de alimentación NXGII
A1A14000461.00
Tarjeta de control de señales
A5E01708486
Panel de desconexión de E/S
E/S de 24 V
A5E01649374
Bus de fondo
A1A363628.00
Tarjeta de enlace de fibra
óptica**
A1A461D85.00
Teclado
A1A460A68.23
Módulos de E/
S WAGO
Cant.: 1
Entrada digital de 1-2 canales, 120 V AC
A1A091537
Entrada digital de 1-4 canales, 24 V AC
A1A090789
Entrada analógica de 1-2 canales, 4-20 mA
A1A091113
Entrada analógica de 1-2 canales, 0-10 V
A1A092745
Salida de relé de 1-2 canales, 120 V AC o 24 V DC
A1A092363
Salida analógica de 1-2 canales, 4-20 mA
A1A091539
Acoplador de bus de campo
A1A091143

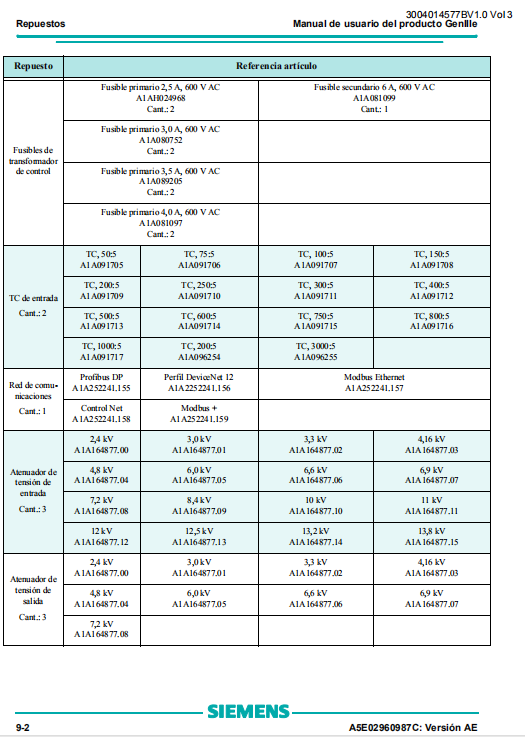

Fusible primario 2,5 A, 600 V AC
A1AH024968
Cant.: 2
Fusible secundario 6 A, 600 V AC
A1A081099
Cant.: 1
Fusible primario 3,0 A, 600 V AC
A1A080752
Cant.: 2
Fusible primario 3,5 A, 600 V AC
A1A089205
Cant.: 2
Fusible primario 4,0 A, 600 V AC
A1A081097
Cant.: 2
TC de entrada
Cant.: 2
TC, 50:5
A1A091705
TC, 75:5
A1A091706
TC, 100:5
A1A091707
TC, 150:5
A1A091708
TC, 200:5
A1A091709
TC, 250:5
A1A091710
TC, 300:5
A1A091711
TC, 400:5
A1A091712
TC, 500:5
A1A091713
TC, 600:5
A1A091714
TC, 750:5
A1A091715
TC, 800:5
A1A091716
TC, 1000:5
A1A091717
TC, 200:5
A1A096254
TC, 3000:5
A1A096255
Red de comunicaciones
Cant.: 1
Profibus DP
A1A252241.155
Perfil DeviceNet 12
A1A2252241.156
Modbus Ethernet
A1A252241.157
Control Net
A1A252241.158
Modbus +
A1A252241.159
Atenuador de
tensión de
entrada
Cant.: 3
2,4 kV
A1A164877.00
3,0 kV
A1A164877.01
3,3 kV
A1A164877.02
4,16 kV
A1A164877.03
4,8 kV
A1A164877.04
6,0 kV
A1A164877.05
6,6 kV
A1A164877.06
6,9 kV
A1A164877.07
7,2 kV
A1A164877.08
8,4 kV
A1A164877.09
10 kV
A1A164877.10
11 kV
A1A164877.11
12 kV
A1A164877.12
12,5 kV
A1A164877.13
13,2 kV
A1A164877.14
13,8 kV
A1A164877.15
Atenuador de
tensión de
salida
Cant.: 3
2,4 kV
A1A164877.00
3,0 kV
A1A164877.01
3,3 kV
A1A164877.02
4,16 kV
A1A164877.03
4,8 kV
A1A164877.04
6,0 kV
A1A164877.05
6,6 kV
A1A164877.06
6,9 kV
A1A164877.07
7,2 kV
A1A164877.08

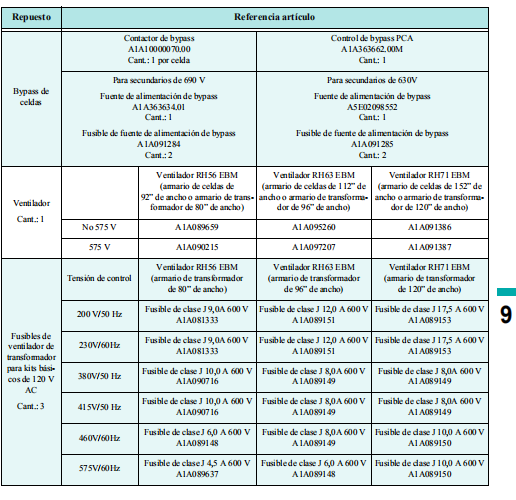

Contactor de bypass
A1A10000070.00
Cant.: 1 por celda
Control de bypass PCA
A1A363662.00M
Cant.: 1
Para secundarios de 690 V
Fuente de alimentación de bypass
A1A363634.01
Cant.: 1
Fusible de fuente de alimentación de bypass
A1A091284
Cant.: 2
Para secundarios de 630V
Fuente de alimentación de bypass
A5E02098552
Cant.: 1
Fusible de fuente de alimentación de bypass
A1A091285
Cant.: 2
Ventilador
Cant.: 1
Ventilador RH56 EBM
(armario de celdas de
92” de ancho o armario de transformador de 80” de ancho)
Ventilador RH63 EBM
(armario de celdas de 112” de
ancho o armario de transformador de 96” de ancho)
Ventilador RH71 EBM
(armario de celdas de 152” de
ancho o armario de transformador de 120” de ancho)
No 575 V A1A089659 A1A095260 A1A091386
575 V A1A090215 A1A097207 A1A091387
Fusibles de
ventilador de
transformador
para kits básicos de 120 V
AC
Cant.: 3
Tensión de control
Ventilador RH56 EBM
(armario de transformador
de 80” de ancho)
Ventilador RH63 EBM
(armario de transformador
de 96” de ancho)
Ventilador RH71 EBM
(armario de transformador
de 120” de ancho)
200 V/50 Hz Fusible de clase J 9,0A 600 V
A1A081333
Fusible de clase J 12,0 A 600 V
A1A089151
Fusible de clase J 17,5 A 600 V
A1A089153
230V/60Hz Fusible de clase J 9,0A 600 V
A1A081333
Fusible de clase J 12,0 A 600 V
A1A089151
Fusible de clase J 17,5 A 600 V
A1A089153
380V/50 Hz Fusible de clase J 10,0 A 600 V
A1A090716
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 8,0A 600 V
A1A089149
415V/50 Hz Fusible de clase J 10,0 A 600 V
A1A090716
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 8,0A 600 V
A1A089149
460V/60Hz Fusible de clase J 6,0 A 600 V
A1A089148
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 10,0 A 600 V
A1A089150
575V/60Hz Fusible de clase J 4,5 A 600 V
A1A089637
Fusible de clase J 6,0 A 600 V
A1A089148
Fusible de clase J 10,0 A 600 V
A1A089150

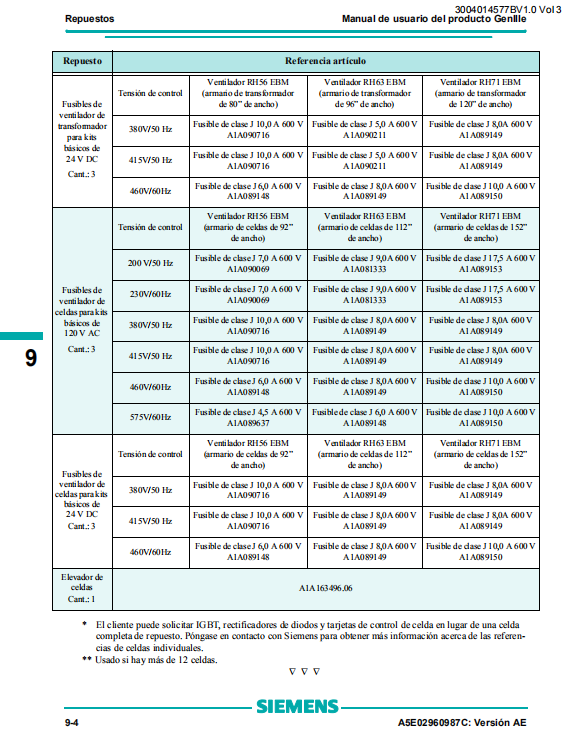

Fusibles de
ventilador de
transformador
para kits
básicos de
24 V DC
Cant.: 3
Tensión de control
Ventilador RH56 EBM
(armario de transformador
de 80” de ancho)
Ventilador RH63 EBM
(armario de transformador
de 96” de ancho)
Ventilador RH71 EBM
(armario de transformador
de 120” de ancho)
380V/50 Hz Fusible de clase J 10,0 A 600 V
A1A090716
Fusible de clase J 5,0 A 600 V
A1A090211
Fusible de clase J 8,0A 600 V
A1A089149
415V/50 Hz Fusible de clase J 10,0 A 600 V
A1A090716
Fusible de clase J 5,0 A 600 V
A1A090211
Fusible de clase J 8,0A 600 V
A1A089149
460V/60Hz Fusible de clase J 6,0 A 600 V
A1A089148
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 10,0 A 600 V
A1A089150
Fusibles de
ventilador de
celdas para kits
básicos de
120 V AC
Cant.: 3
Tensión de control
Ventilador RH56 EBM
(armario de celdas de 92”
de ancho)
Ventilador RH63 EBM
(armario de celdas de 112”
de ancho)
Ventilador RH71 EBM
(armario de celdas de 152”
de ancho)
200 V/50 Hz Fusible de clase J 7,0 A 600 V
A1A090069
Fusible de clase J 9,0A 600 V
A1A081333
Fusible de clase J 17,5 A 600 V
A1A089153
230V/60Hz Fusible de clase J 7,0 A 600 V
A1A090069
Fusible de clase J 9,0A 600 V
A1A081333
Fusible de clase J 17,5 A 600 V
A1A089153
380V/50 Hz Fusible de clase J 10,0 A 600 V
A1A090716
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 8,0A 600 V
A1A089149
415V/50 Hz Fusible de clase J 10,0 A 600 V
A1A090716
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 8,0A 600 V
A1A089149
460V/60Hz Fusible de clase J 6,0 A 600 V
A1A089148
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 10,0 A 600 V
A1A089150
575V/60Hz Fusible de clase J 4,5 A 600 V
A1A089637
Fusible de clase J 6,0 A 600 V
A1A089148
Fusible de clase J 10,0 A 600 V
A1A089150
Fusibles de
ventilador de
celdas para kits
básicos de
24 V DC
Cant.: 3
Tensión de control
Ventilador RH56 EBM
(armario de celdas de 92”
de ancho)
Ventilador RH63 EBM
(armario de celdas de 112”
de ancho)
Ventilador RH71 EBM
(armario de celdas de 152”
de ancho)
380V/50 Hz Fusible de clase J 10,0 A 600 V
A1A090716
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 8,0A 600 V
A1A089149
415V/50 Hz Fusible de clase J 10,0 A 600 V
A1A090716
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 8,0A 600 V
A1A089149
460V/60Hz Fusible de clase J 6,0 A 600 V
A1A089148
Fusible de clase J 8,0A 600 V
A1A089149
Fusible de clase J 10,0 A 600 V
A1A089150
Elevador de
celdas
Cant.: 1
A1A163496.06
